民标电磁兼容-骚扰功率测试系统

对于家用电器等设备，体积小，电源线长，在 30MHz 以上时，家用电器所产生的辐射骚 扰能量主要是通过靠近器具的电源线向外辐射，骚扰功率测试电子电气设备通过电源线、互连线及信号线辐射出来的电磁骚扰功率是否满足要求。

对于仅连接一根电源线（或其他类型引线）的小型受试物，例如家用电器和电动工具， 标准认为：引线上由共模电流引起的辐射发射，远远大于受试物表面向外的辐射。通常采用 吸收钳测量法（ACMM），ACMM 进行辐射发射测量的优点是缩短了测试时间和节省场地费用（可以在屏蔽室内进行）。一般标准规定的频率范围 30MHz  - 300MHz，音视频设备要求测量的频率范围为30MHz-1GHz。

测试设备：EMI 接收机、功率吸收钳、去耦钳、滑轨、测试软件等。

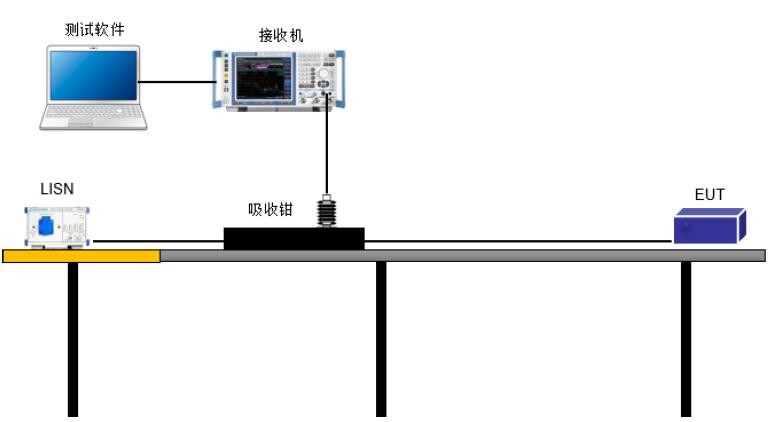

测试配置：
