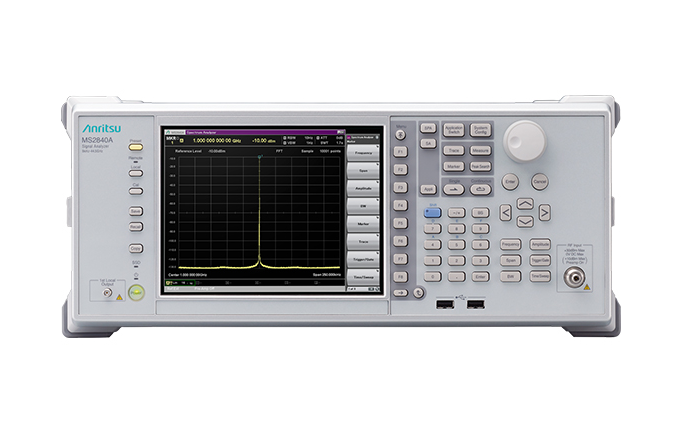

安立 MS2840A无线通信频谱分析仪

产品详情

频谱分析仪/信号分析仪 MS2840A 的测量频率上限为 44.5 GHz,它的载波近距离 SSB 相位噪声性能对中距离型号而言极为卓越。MS2840A 支持极宽频带范围的测量,包括微波无线回程 (需要较高的相位噪声性能来测量发射器载波近距离杂散) 以及 VHF/UHF 专用移动无线通信 (PMR) 及搭载无线通信的本地信号源测量等应用。此外,通过连接外部混频器 (谐波混频器) MA27xxC 系列,频谱测量最高可达 325 GHz。

  • 较高的近距离相位噪声性能:
    • –123 dBc/Hz(1 GHz 测量频率,10 kHz 偏置频率):全频率型号
    • –138 dBc/Hz (1 GHz 中心频率,10 kHz 偏置频率,meas.):3.6 GHz/6 GHz型号用选件
    • –140 dBc/Hz (150 MHz 中心频率,10 kHz 偏置频率,meas.):3.6 GHz/6 GHz型号用选件
  • 标准配置了多种测量功能,可便捷地评估无线通信发射器的特征(信道功率和占用的带宽、相邻信道泄露功率、频谱模板、频率计数器等)
  • 频率对时间、功率对时间、相位对时间、频谱图、CCDF 等,使用信号分析仪功能(分析带宽:最大125 MHz)可最高测量 44.5 GHz
  • 矢量调制分析和模拟测量 (FM/ΦM/AM)
  • 使用相位噪声测量功能 (可选) 来测量无线通信机器或搭载无线通信的本地信号源的相位噪声特征
  • 使用噪声系数测量功能 (可选) 来精确测量噪声系数 (NF),频率最高达 44.5 GHz
  •
  •
  • 频率范围:9 kHz 至 3.6 GHz/6 GHz/26.5 GHz/44.5 GHz;最大 44.5 GHz 内置前置放大器选件
  • 中距离信号分析仪/频谱分析仪,具有最佳的近距离相位噪声性能:
    • –123 dBc/Hz (1 GHz 中心频率,10 kHz 偏置频率):全频率型号
    • –138 dBc/Hz (1 GHz 中心频率,10 kHz 偏置频率、meas.):3.6 GHz/6 GHz型号用选件
    • –140 dBc/Hz (500 MHz 中心频率,10 kHz 偏置频率、meas.):3.6 GHz/6 GHz型号用选件
  • 使用外部混频器 (谐波混频器) MA2740C/MA2750C 系列,最高可测量 325 GHz
  • 分析带宽:31.25 MHz (标准)、最高125 MHz (可选)
  • 可内置信号发生器,只要一台即可实现无线通信的收发信号测量(3.6 GHz/6 GHz型号)
  • 测量应用 (可选):相位噪声测量、噪声系数测量、矢量/模拟调制分析、BER测量、脉冲雷达测量
