16806A 204通道便携式逻辑分析仪

产品详情

技术资料下载:16806A数据手册

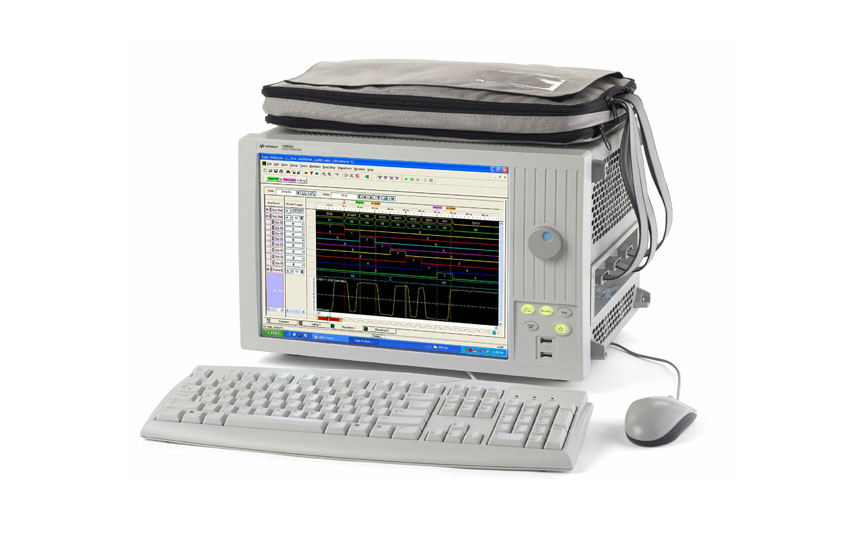

逻辑分析仪配置

  • 带有触摸屏的15英寸(38.1 cm)彩色显示器
  • 204通道便携式逻辑分析仪,具有高达32 M的采集存储器深度
  • 综合的单端信号支持,阈值调整范围从-5 V至5 V(以10 mV为增量)

定时分析(异步采样)

  • 4 GHz(250 ps)定时缩放,64 K存储器深度
  • 使用深存储器的1.0 GHz / 500 MHz(半通道/全通道)传统定时
  • 500 MHz转换定时

状态分析(同步采样)

  • 状态时钟速率高达450 MHz
  • 数据速率:高达500 Mb/s
  • 自动设置阈值/样本位置,实现在高速总线上的精确测量
  • 同时监测所有通道上的眼图,快速发现故障信号

配置时的注意事项

  • 可选择的存储器深度:1 M、4 M、16 M、32 M
  • 与40针逻辑分析仪探头兼容。 探头需单独订购。 是德对探头的建议

16800系列便携式逻辑分析仪提供逻辑分析、码型生成、应用软件和创新探测等功能的强大组合,并且售价也在您的预算之内。

逻辑分析仪配置

  • 15-inch(38.1 cm)彩色显示器,可配备触摸屏
  • 204通道便携式逻辑分析仪,采集存储器深度高达32 M
  • 全面支持单端信号,阈值调整范围为-5V至5V(以10mV为增量)

定时分析(异步采样)

  • 4 GHz(250 ps)定时缩放,64 K存储器深度
  • 使用深存储器可进行1 GHz / 500 MHz(半通道/全通道)传统定时
  • 500 MHz转换定时

状态分析(同步采样)

  • 状态时钟速率高达450 MHz
  • 数据速率高达500 Mb/s
  • 自动设置阈值/样本位置,实现在高速总线上的精确测量
  • 同时监测所有通道上的眼图,快速发现故障信号

配置时的注意事项

  • 可选择存储器深度:1 M、4 M、16 M、32 M
  • 与40针逻辑分析仪探头兼容。
