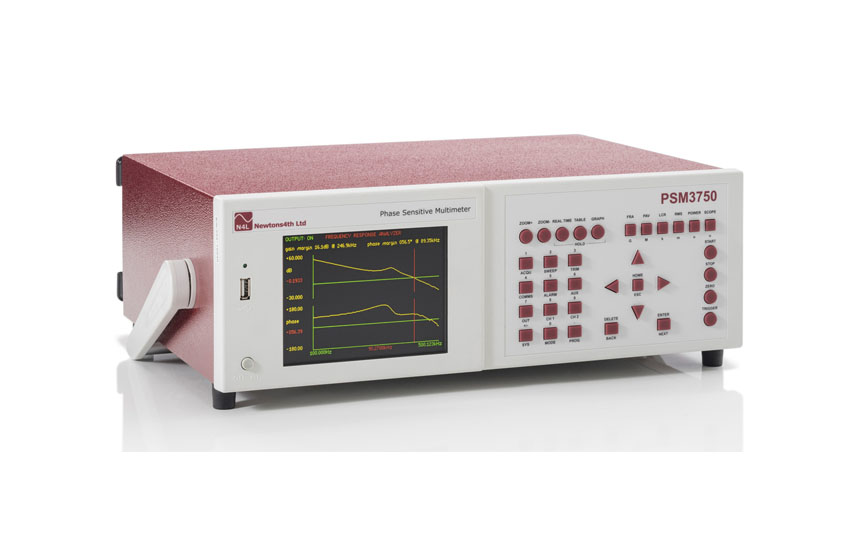

PSM3750 频率响应分析仪10μHz–50MHz

技术资料下载：PSM3750用户手册                 PSM3750数据手册

特点

频率范围 10μHz 至 50MHz

隔离输入 – 500 Vpk

增益精度< 1 MHz 0.01 dB

< 1 kHz 0.025° 时的相位精度

频率响应分析仪

阻抗分析仪

矢量电压表/相角电压表

有效值电压表/示波器

环路响应分析

谐波分析仪

PSM3750 选件、软件和附件

通信接口：

• 标准： RS232， USB， LAN， GPIB

探头和探头附件选项：

• IAI 阻抗分析仪 2 接口 + 开尔文引线组
• IAI 开尔文夹具用于 LCR 测量的轴向和径向组件连接
• TA107跨阻放大器
• TTF35电信测试治具
• HVx100 2500V 衰减探头

注入式变压器选项

• 不需要注入变压器，因为PSM3750具有完全隔离的发电机

电流测量选项：

阻抗测量也可以通过外部分流器进行，这种阻抗分析方法不需要IAI2，LPA功率放大器提供测试信号。通过 PSM1 上的 CH3750 测量 DUT 两端的电压，通过 PSM2 上的 CH3750 测量通过 N4L HF 分流器的电流。

• HF010m 10mΩ/20Arms 1MHz 带宽分流器
• HF100m 100mΩ/6Arms 1MHz 带宽分流器
• HF470m 470mΩ/3Arms 1MHz 带宽分流器
• HF01A 1Ω/1Arms 1MHz 带宽分流器

端口附件选项：

• USB 转 9 针 RS232 串行转换器

手提箱：

• PSM3750 软质手提箱 – 黑色尼龙衬垫箱，带附件空间、手柄和表带

机架安装套件选项：

• PSM3750 机架安装套件 – 19“ 机架安装套件，包括用于 PSM3750 的支架和固定螺钉

校准和文档：

• 标准重新校准 – PSM3750
• 标准重新校准 – PSM3750 + IAI
• 外部实验室 ISO17025 UKAS 校准 + 标准校准 – PSM3750
• 备用用户手册 – 用户和通信手册的硬拷贝
