主要特点

频率范围:0.1 MHz 至 3 GHz
数字标准:DMR、P25、NXDN、TETRA、POCSAG、Zigbee
模拟测试:AM、FM、PM、SSB、CW
航空电子:ILS、VOR、MB 发生器,提供 VOIP ED-137B/C 支持
I/Q 记录和回放

R&S CMA180 无线电通信测试仪

产品详情

技术资料下载:CMA180产品手册

简介:R&S CMA180 无线电通信测试仪



R&S®CMA180 是适用于在 100 kHz 至 3 GHz 范围内操作的无线电系统的无线电通信测试仪。 其技术完全基于数字信号处理及先进计算。直观化操作以及有效的测量能力使得 R&S®CMA180 成为执行无线电测量时不可或缺的工具。



主要特点:R&S CMA180 无线电通信测试仪



  • 频率范围介于 100 kHz 至 3 GHz
  • 模拟调制及解调(CW、AM、FM)
  • 最高 150 W 峰值输入功率以及最高 100 W 连续输入功率
  • 接收机测量的信号电平可降低至 –140 dBm
  • 集成式音频发生器
  • 音频质量测试(SINAD、THD、SNR)
  • 集成式扫描频谱分析仪,跟踪发生器及范围
  • 使用 R&S®NRP-Zxx 及 R&S®NRT-Z 功率探头,无需配置
  • I/Q 记录器及 ARB 发生器
  • 数字信号分析



特点和优势:R&S CMA180 无线电通信测试仪



  • 通用
    • 广泛、面向未来的配置选项
    • 便携式
  • 广泛的测量能力
    • 基本特点
      • 模拟调制及解调
      • 音频发生器
      • 多音
      • 音频质量测试
      • FFT 频谱应用
      • 相邻信道功率 (ACP) 及占用带宽
    • 高级特点
      • 示波器
      • 具有时域分析功能的内置扫描频谱分析仪(零跨度)
      • 跟踪发生器
      • 内置干扰源
      • GPS
    • 数字测量
      • 数字信号的分析
    • 特殊应用
      • 针对 ILS/VOR 及信标台的航空电子发生器
      • 波形 (ARB)
      • 从现场到实验室
  • 操作简单
    • 带旋钮的先进触摸屏
    • 预定义的测试场景(较大程度地减少配置),或专家模式(较大程度地提高自由度)
    • 显示参数及测量结果的不同可能性
    • 特殊的修整视图
    • 实施远程控制,以便通过 LAN 或 GPIB 轻松集成到自动化测试环境
  • 使用 R&S®CMArun 实现自动化
    • 用于配置应用测试序列的即用型解决方案
    • 广泛的功能库
    • 通过 SNMP、串行接口以及 SCPI 控制
    • 适用于 R&S®Series4200 软件定义无线电的全自动化测试解决方案
  • 精确性和灵活性
    • 针对发射机及接收机测试的更佳射频性能
    • 多个不同的连接选项
    • 转换及控制外部设备
  • 丰富的附件
    • 软箱及运输箱
    • 使用 R&S®NRP-Zxx 以及 R&S®NRT-Z 功率探头
    • 屏蔽盒、天线耦合器及音频附件
    • 无线电测试装置



规格:R&S CMA180 无线电通信测试仪



简要技术参数
射频频率范围   0.1 MHz 至 3000 MHz
输出电平范围 射频发生器 最高 +16 dBm(最大值)
最大允许输入功率 射频输入 最高 150 W
调制   CW、AM、FM、SSB
ARB 发生器 R&S®CMA-B110A 最高 20 MHz 带宽,1 Gbyte 内存
频谱分析仪 R&S®CMA-K120 0.1 MHz 至 3000 MHz
FFT 频谱分析仪 跨度 10 kHz 到 20 MHz
音频信号   模拟输入/输出,SPDIF,内部 AF 发生器/分析仪
电源 AC 100 V 至 240 V
  DC 10 V 至 30 V 或电池
    85 W

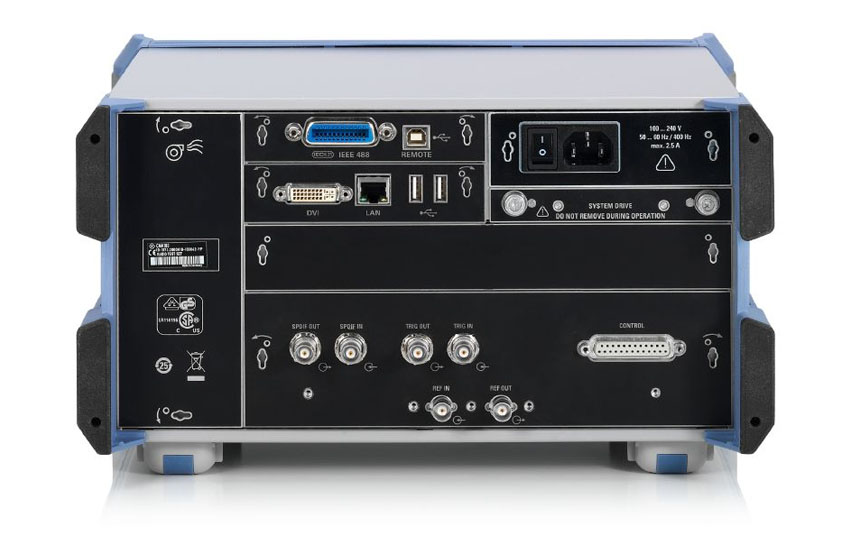

连接性   RF, AF, LAN, USB, DVI,
罗德与施瓦茨 功率计, 参考频率输入/输出, 触发输入/输出, TTL 输入/输出, GPIB (R&S®CMA-BB12A)
尺寸 W × H × D ¾ 19", 4 HU
360.5 mm × 195.4 mm × 351 mm
(14.2 in × 7.7 in × 13.8 in)
重量 装备齐全 13 kg (28.7 lb)
  基本单元(不含选件) 10.9 kg (24 lb)
