使用R&S罗德与施瓦茨频谱分析仪进行EMI诊断测试方案

方案特色：使用R&S频谱仪，德国工艺，性能保证。

兼容多种型号主机和附件，满足用户的不同需求。

自动化测试，集成多种军/民标、汽车电子标准。

设备支持后续升级。

电磁安全测试-选频式EMF测试分析系统

选频式 EMF 测试分析系统是完全按照国际和国内环境电磁安全标准设计的专业级测试 系统，测试系统主要由 EMF 测试分析软件、频谱分析仪、全向天线组组成。系统测试频率 范围覆盖：9KHz~6GHz。 满足 ICNIRP 的要求，可进行 EN50400 和 EN50499 以及 GB8702 环 境电磁辐射标准的测试。

电磁屏蔽效能测试-电缆电磁屏蔽效能测试系统

测试系统主要由频谱分析仪、RF 开关、信号源、功率吸收钳、同轴负载、测试软件等 组成，设计动态范围 100dB，按照 GB17737.1-2000 标准中 12.4  规定的测量方法进行检测。 其中，屏蔽箱、信号源、射频适配器、同轴负载等构成发射子系统，用于发射符合测试频率 并满足测试幅度要求的射频信号。

电磁屏蔽效能测试-屏蔽材料测试系统

本方案选用  OI-ES20   型电磁 屏蔽箱 ， 测试空间为200mm*200mm*200mm, 满足GJB8820-2015 对测试距离的要求。

OI-ES 系列移动式电磁屏蔽箱主要用于屏蔽环境电磁干扰,为射频测试提供环境条件。 该产品在有效频率范围内可达到 100dB 以上的屏蔽效能，满足不同电子产品的电磁兼容和射 频测试的需求。

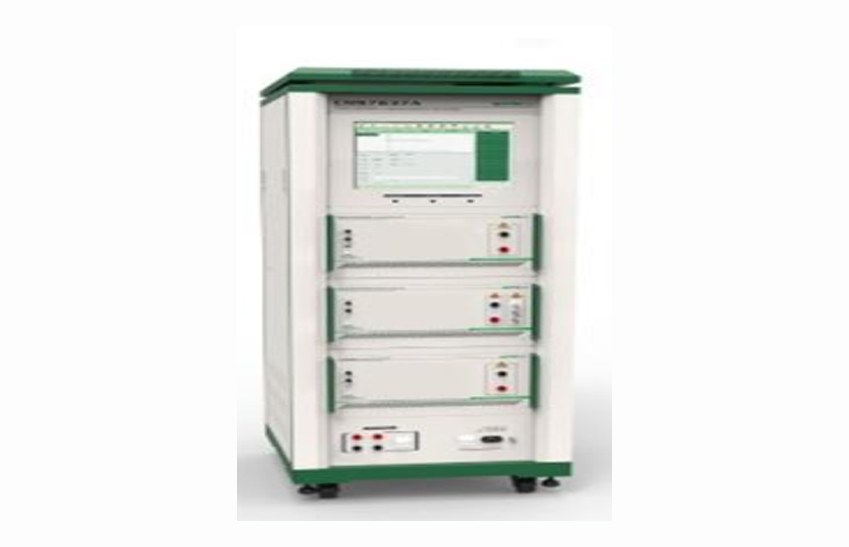

民标电磁兼容-浪涌抗扰度测试系统

汽车电子电磁兼容-传导骚扰测试系统

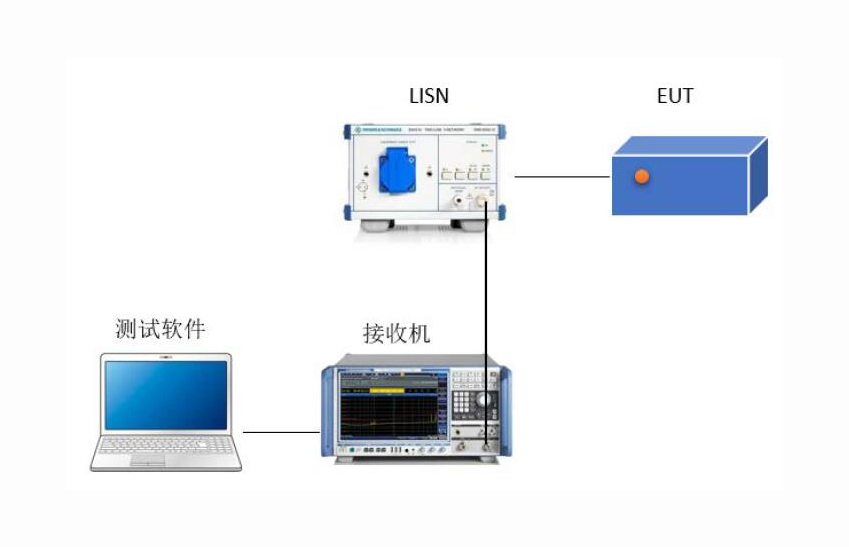

依据CISPR25、GB18655、ECE-R10/04、欧盟汽车EMC指令2004-104-EC、Q/GDW485-2010等标准要求，对车 载电子系统、充电桩等设备进行传导发射测试。电源端口测试采用50Ω/15μH的人工电源网络LISN进行隔离，控制/信号端口测试可采用电流探头。接收机采用峰值、准峰值、平均值等多种检波方式进行扫描。

汽车电子电磁兼容-辐射骚扰测试系统

据CISPR25、GB18655、ECE-R10/04、欧盟汽车EMC指令2004-104-EC、QGDW485-2010等标准要求,对车载电子系统、充电桩等设备进行辐射发射测量。

民标电磁兼容-骚扰功率测试系统

对于家用电器等设备，体积小，电源线长，在 30MHz 以上时，家用电器所产生的辐射骚 扰能量主要是通过靠近器具的电源线向外辐射，骚扰功率测试电子电气设备通过电源线、互连线及信号线辐射出来的电磁骚扰功率是否满足要求。

民标电磁兼容-三环辐射测试（磁感应电流辐射）系统

磁感应电流辐射骚扰测试主要测试类似灯具等器具在 9k~30MHz 低频段对外界的辐射发射，主要由三环天线与接收机构成，试验在通常在屏蔽室内进行。 对于照明灯具等可能产生低频磁场的设备，需要采用 CISPR16-1-4 标准规定的环形天线系统测量其低频的磁场辐射骚扰。被测物（EUT）放置在三环天线的中间，为了测量时不需 要转动，因此需要一个 X、Y 和 Z 三个环组成的天线。

民标电磁兼容-辐射骚扰(发射)测试系统

辐射骚扰主要是指能量以电磁波的形式由源发射到空间，并在空间传播的现象，对周围环境中的设备可能造成严重干扰。辐射骚扰测试是电磁兼容的重要内容，测试需在半电波暗室中进行。

汽车电子-射频辐射抗扰度测试系统

依据 ISO11452-2、GB/T17619、ECE-R10/04、2004-104-EC、QGDW485-2010 等标准要求， 对车载电子系统、充电桩等设备进行辐射抗扰度测试。射频辐射抗扰度-电波暗室法是辐射 抗扰度测试的常用方法：将被测器件暴露于由天线产生的辐射电磁场中，模拟一定强度的电 磁辐射环境 进行试验， 考察被试品 的电磁场辐 射抗扰度能 力。一般测 试场强范围 在10V/m-200Vm 之间。

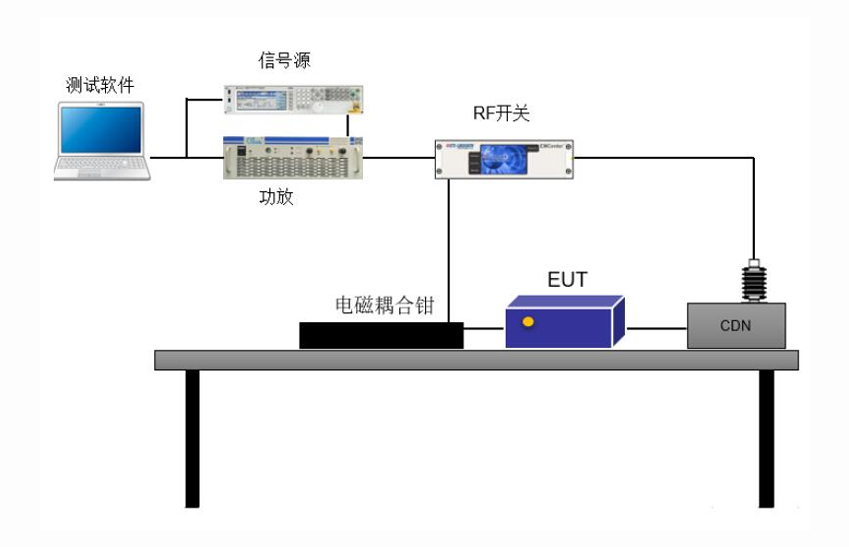

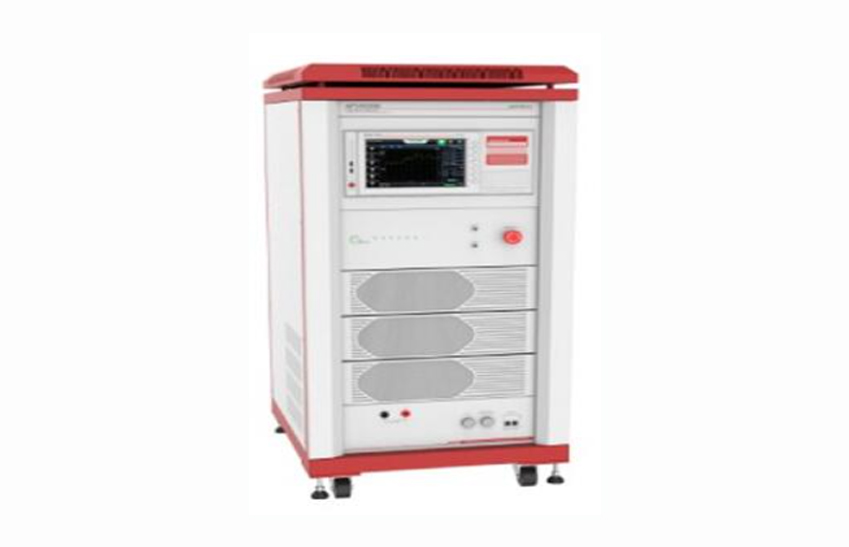

汽车电子-BCI大电流注入测试系统
