OPO3034

技术资料下载：OPO3034 示波器数据手册

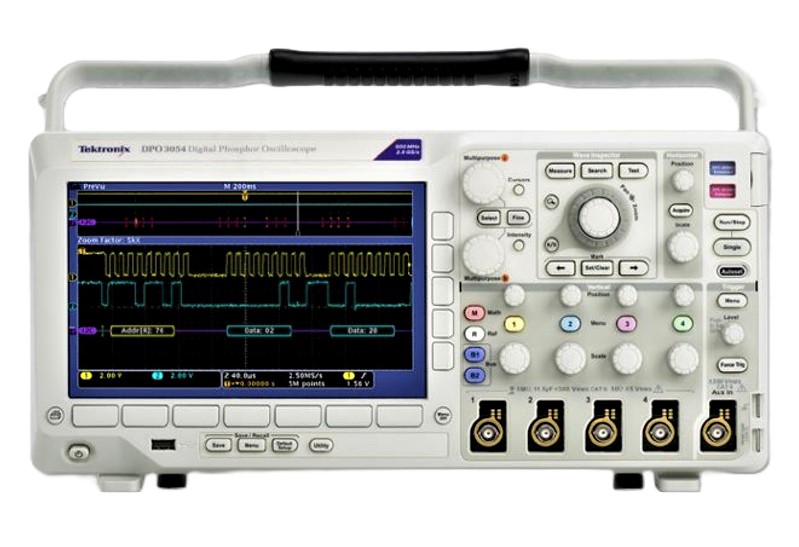

特克特龙尼DP3034数字磷示波器的特点和规格包括:

• 特点:
  • 方便使用的特点:
    • 波浪检查员 ^® 控制系统提供方便的导航和波形数据的自动搜索
    • 29个简化波形分析的自动测量和FFT分析
    • Tekvmi ^® 检测接口支持主动、差动和电流探测器,用于自动缩放和单元
    • 九进。(229mm)WVGA宽屏彩色显示器
    • 紧凑,便携,小足迹和轻量级-只有5.8英寸。(147毫米)深,9磅。(4千克)
  • 连接性:
    • 在前面板和后面板上都有USB2.0主机端口,可以快速和方便地存储数据、打印和连接USB键盘
    • 后面板上的USB2.0设备端口,便于连接到PC机或直接打印到皮特桥 ^® -兼容打印机
    • 集成了10/100的以太网端口,用于网络连接和视频输出端口,将示波器显示输出到监视器或投影机
  • 可选串行触发和分析:
    • I的自动串行触发、解码和搜索选项 ² C, SPI, CAN, LIN, RS-232/422/485/UART, and I ² S/LJ/RJ/TDM
  • 可选应用支持:
    • 功率分析
    • 高清电视和定制视频分析
• 规格:
  • 特点:
    • 输入通道:4
    • 模拟带宽(-3分贝):300兆赫
    • Calculated Rise Time 5 mV/div (typical):  1.17 ns
    • 硬件带宽限制:20兆赫,150兆赫
    • 输入耦合:交流、直流、非线性
    • Input Impedance:  1 MO ±1%, 75 O ±1%, 50 O ±1%
    • Input Sensitivity Range, 1 MO:  1 mV/div to 10 V/div
    • Input Sensitivity Range, 75 O, 50 O:  1 mV/div to 1 V/div
    • 垂直分辨率:8位(11位)
    • 最大输入电压,1莫:300VRMS,峰值=+450V
    • 最大输入电压,75O,50O:5VRMS,峰值=+20V
    •  直流增益精度:
      • ±1.5% for 5 mV/div and above
      • ±2.0% for 2 mV/div
      • ±2.5% for 1 mV/div
    • 通道对通道隔离(任何两个通道均为垂直比例):
      • =100:1 at =100 MHz
      • =30:1按100兆赫计,最高为额定体重
  • 水平系统模拟通道:
    • 最高抽样率:2.5GS/s
    • 最高纪录长度:5公里
    • 以最高抽样率捕捉的最长时间:2毫秒
    • Time-base Range (s/div):  1 ns to 1000 s
    • 时基延迟时间范围:-10师至5000秒
    • 通道到通道的范围
  • 触发系统:
    • 主要触发模式:自动、正常和单一
    • 触发器耦合:
      • 直流、交流、高频拒绝物(衰减50千赫)
      • 如果拒绝(减弱)
      • 噪音拒绝(降低灵敏度)
    • 触发器霍多夫射程:20秒至8秒
  • 触发器敏感性:
    • 内部直流耦合:0.5从直流到50兆赫,在额定带宽下增加到1个直流耦合
    • 外部(辅助输入):在250兆赫时,从直流到50兆赫增加到500兆赫
  •  触发器水平范围:
    • 任何通道:屏幕中心的Gl8
    • External (Auxiliary Input):  ±8 V
