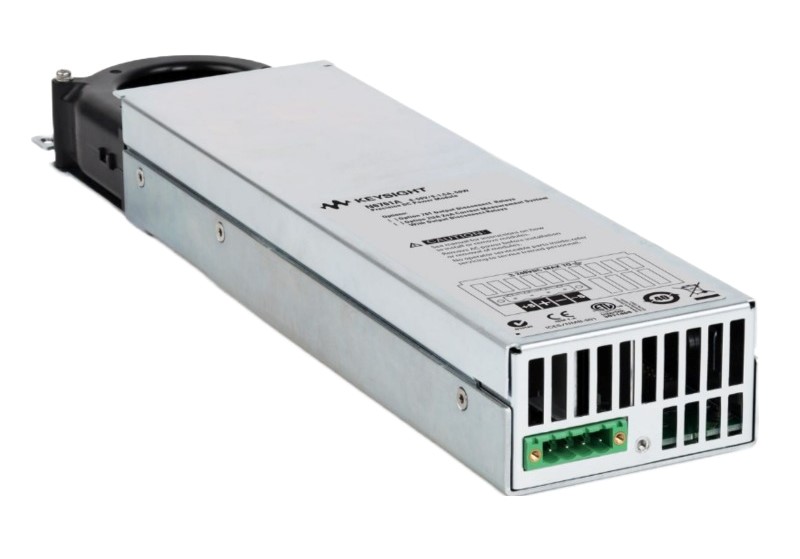

Keysight N6761A 精密型直流电源模块

技术资料下载：N6761A数据手册

Keysight N6761A（安捷伦）精密直流电源模块可在毫安和微安范围内提供精确控制、低噪声和复杂的测量。该装置能够同时数字化电压和电流，并在类似示波器的数据缓冲区中捕获这些测量结果。可以添加选项 2UA 以测量（低至 1 μA）泄漏电流或睡眠模式电流。 （选项 2UA 是 Agilent N6761A 上提供的 200 微安测量范围。）

Keysight N6761A (Agilent) 精密直流电源模块的特性和规格包括：

• 特征：
  • 50W 额定输出
  • 自动量程输出能力
  • 电压或电流开启优先级
  • 精密电压和电流测量
  • 低电压和电流输出范围
  • 低电压和电流测量范围
  • 提供选件 2UA（200 微安测量范围），其中包括选件 761
  • 同时测量电压和电流
  • SCPI 命令输出列表功能（仅当使用远程接口时，而不是从前面板）
  • SCPI 命令数组读回（仅当使用远程接口时，而不是从前面板）
  • SCPI 命令可编程采样率（仅当使用远程接口时，而不是从前面板）
• 规格：
  • 输出额定值：
    • 电压：50V
    • 电流：1.5A
    • 功率：50瓦
  • 编程精度（23°C + 5°C时）
    • 电压高范围：0.016%+6mV
    • 电压低范围（≤ 5.5 V）：0.016% + 1.5 mV
    • 电流高范围：0.04% + 200 µA
    • 电流低范围（≤ 100 mA，@ 0 - 7 V）：0.04% + 15 µA
  • 纹波和噪声（20 Hz 至 20 MHz）
    • 电压峰峰值：4.5 mV
    • 电压有效值：350μV
    • 电流有效值：2mA
