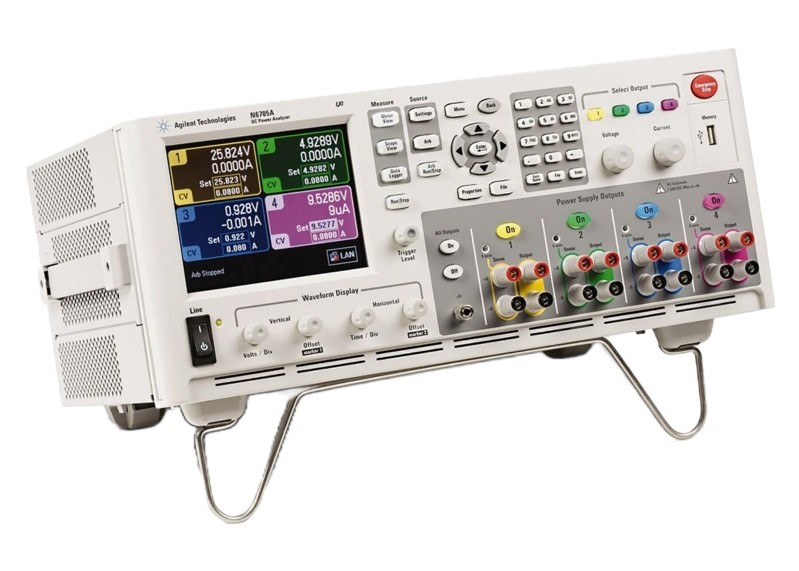

Keysight N6705A 直流电源分析仪

技术资料下载：N6705A数据手册

Agilent N6705A 直流电源分析仪通过集成多达 4 个具有 DMM、示波器、Arb 和数据记录器功能的高级电源，为向 DUT 提供和测量直流电压和电流提供了无与伦比的生产力提升。 Agilent N6705A 无需收集多台设备并创建复杂的测试设置，包括用于测量 DUT 电流的传感器（例如电流探头和分流器）。直流电源分析仪还无需开发和调试程序来控制一组仪器并进行有用的测量，因为所有功能和测量都可以在前面板上使用。当需要自动工作台设置时，N6705A 可通过 GPIB、USB、LAN 进行完全编程，并且符合 LXI C 类标准。

N6705A 提供灵活的配置来满足您的电源和分析要求。 N6705A 是一款 4 插槽主机，最多可容纳 4 个直流电源模块，直流电源模块总输出功率高达 600 W。这些模块需单独订购。

Agilent N6705A 接受与 N6700 模块化电源系统相同的模块，有 21 个模块可供选择。 N6705A 的基本电源包括：50W、100W 和 300W；高达 100V，高达 20A。 N6705A 的高性能电源包括：50W、100W 和 300W；高达 60V，高达 20A。 N6705A 的精密电源包括：50W 和 100W；高达 50V，高达 3A。每个模块都包括内置电压表、电流表、示波器、任意波形发生器和数据记录器功能。

Agilent N6705A 的主要特性包括：

• 易于使用的研发工具，用于获取和测量 DUT 的直流电压和电流
• 集成多达 4 个电源、DMM、示波器、Arb 和数据记录器的功能
• 无需编程即可访问所有功能
• 针对常见功能的直观、专用物理控制
• 大型彩色图形显示屏，方便查看复杂数据
• 显示器上的连接和控件采用颜色编码，可实现快速、无差错的设置
• 可通过标准 GPIB、LAN 和 USB 进行编程；符合 LXI C 类标准

Agilent N6705A 的主要规格包括：

• 4槽主机总功率高达600W，最多可容纳4个模块，有21个直流电源模块可供选择（模块需单独订购）
• 每阶电压变化的输出速度高达 160 微秒
• 电压表精度：高达 0.016% + 1.5 mV，高达 18 位
• 电流表精度：高达 0.03% + 15 µA，高达 18 位
• 任意波形发生器功能：带宽高达 4500 Hz，输出功率高达 300 W
• 示波器功能以 50 kHz、4096 点、最多 18 位数字化电压和电流
• 数据记录器功能：测量间隔为 1 ms 至 60 s，每个数据记录最多 500 M 读数
• 64 MB 非易失性数据存储，用于数据记录、示波器迹线、仪器设置

可用的电源模块包括：

• 精确来源：
  • N6751A：50V、5A、50W
  • N6752A：50V、10A、100W
  • N6754A：60V、20A、300W
  • N6761A：50V、1.5A、50W
  • N6762A：50V、3A、100W
• 高性能来源：
  • N6773A：20V、15A、300W
  • N6774A：35V，8.5A，300W
  • N6775A：60V、5A、300W
  • N6776A：100V、3A、300W
• 基本来源：
  • N6731B：5V、10A、50W
  • N6741B：5V、20A、100W
  • N6732B：8V，6.25A，50W
  • N6742B：8V、12.5A、100W
  • N6734B：35V，1.5A，52.5W
  • N6744B：35V、3A、105W
  • N6735B：60V，0.8A，50W
  • N6745B：60V，1.6A，100W
  • N6736B：100V，0.5A，50W
  • N6746B：100V、1A、100W
